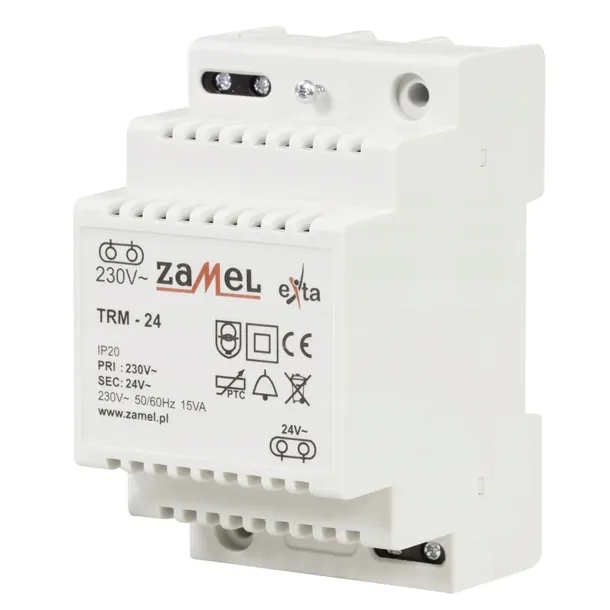

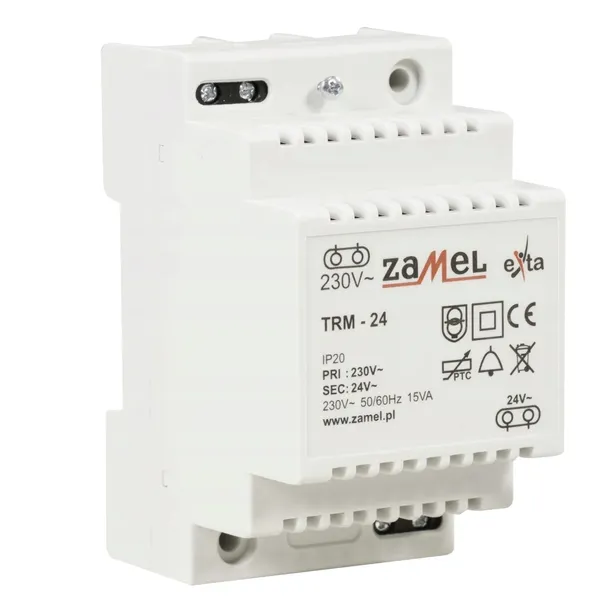

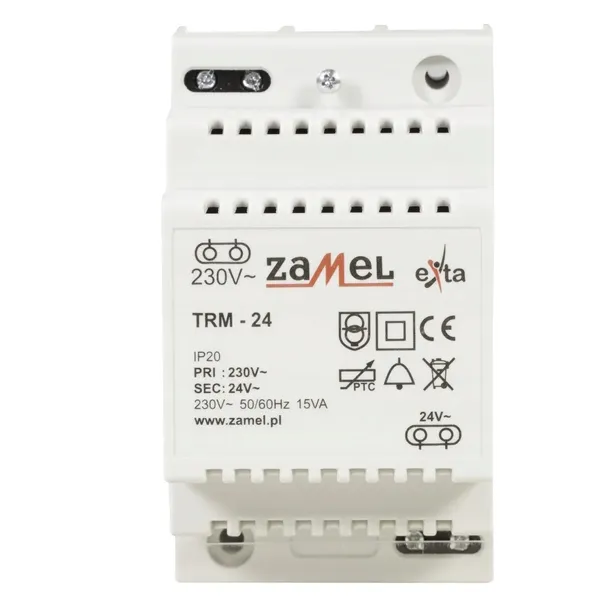

TRANSFORMATOR NA SZYNĘ 230/24V AC 15VA

• KOD TOWARU: ZAMEL-TRM-24

CHARAKTERYSTYKA PRODUKTU

• Transformatory TRM-24 służą do zasilania układów elektronicznych w których wymagane jest obniżanie wartości napięcia sieciowego do wymaganego poziomu.
• Uniwersalna obudowa daje możliwość montażu zarówno na szynie TH35 jak i natynkowo.
• Dostępne są wersje z różnymi napięciami wyjściowymi: 8V AC, 12V AC, 24V AC oraz uniwersalny z napięciami: 3V AC, 5V AC, 8V AC.

CECHY FUNKCJONALNE PRODUKTU

• Zasilanie układów elektronicznych
• wewnętrzne zabezpieczenie termiczne

• zastosowanie jako transformatory do dzwonków i gongów,
• obudowa trzymodułowa,

• odporne na zwarcia i przeciążenia
• montaż na szynie TH 35 lub natynkowo

MONTAŻ

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie TRM-xxx w rozdzielni na szynie TH 35 lub natynkowo.
4. Podłączyć przewody pod zaciski .
5. W przypadku montażu natynkowego przykręcić osłonę zabezpieczającą.
6. Załączyć obwód zasilania.

DANE TECHNICZNE

• Prąd stanu jałowego: maks. 32 mA AC (U=230 V AC, f=50 Hz)
• Napięcie wtórne jałowe: 28,7 V AC
• Tolerancja napięcia wtórnego jałowego: +/- 5 %
• Znamionowy prąd wtórny: 0,625 A AC
• Znamionowe napięcie wtórne: 24 V AC
• Tolerancja znamionowego napięcia wtórnego: +/- 5 %
• Znamionowe napięcie pierwotne: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowa moc: 15 VA
• Znamionowa temperatura otoczenia: +40 C
• Dopuszczalny średni przyrost temperatury uzwojeń: 80 C
• Liczba zacisków przyłączeniowych: 4 (6 dla TRM-358)
• Klasa ochronności: II
• Cieplna klasa izolacji: B (120 C)
• Rodzaj pracy: ciągła
• Przekrój przewodów przyłączeniowych: 0,2 / 2,50 mm2
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (PN-EN 60715) lub natynkowo
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia w otoczeniu obudowy: P2
• Napięcie udarowe: 2,1 kV
• Wymiary: trzymodułowa (53 mm) 90x53x66 mm
• Waga: 0,474 kg
• Zgodność z normami: PN-EN 61558-1, PN-EN 61558-2-6

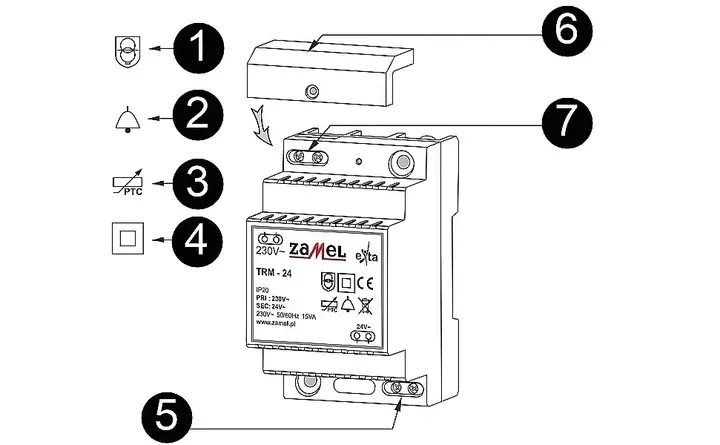

LEGENDA OZNACZEŃ

1. Transformator bezpieczeństwa odporny na zwarcie (bezpośrednio lub pośrednio).
2. Transformator do dzwonków i gongów odporny na zwarcie (bezwarunkowo lub warunkowo).
3. Wewnętrzne zabezpieczenie termiczne transformatora przed przeciążeniem lub zwarciem.
4. Konstrukcja wykonana w II klasie ochronności.
5. Osłona zabezpieczająca
6. Zaciski zasilania (230 V AC)
7. Zaciski wyjściowe (24 V AC)
