PRZEDSTAWIAMY PAŃSTWU PROGRAMATOR CZASOWY 1 KANAŁ TYGODNIOWY ECONO 230V AC

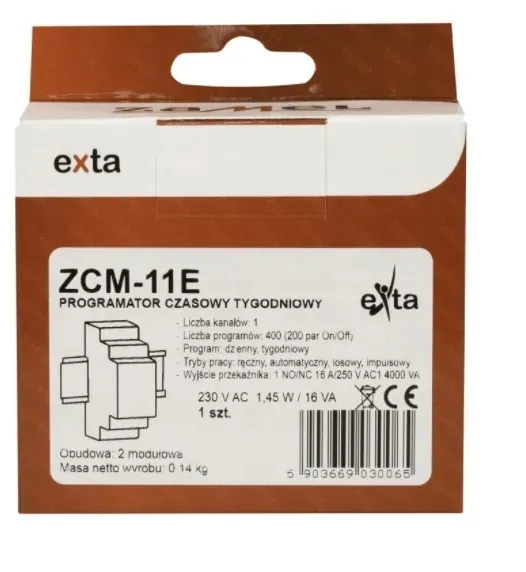

KOD TOWARU: ZAMEL EXTA ZCM-11E

CHARAKTERYSTYKA PRODUKTU

• Cyfrowe zegary sterujące ZCM-11 służą do realizacji funkcji czasowych w układach automatyki i sterowania.
• Programator tygodniowy realizuje operacje sterowania przekaźnikiem wyjściowym w zależności od nastaw programowych (dzień, godzina).
• Urządzenie posiada również funkcje dodatkowe m.in. funkcję losową, która może być użyta do symulacji obecności oraz\ funkcję wejścia sterującego, która ma wykorzystanie do zmiany trybu pracy układu za pomocą przycisku zewnętrznego.
• Konstrukcja obudowy umożliwia zamontowanie układu na szynie TH 35 oraz ewentualne zaplombowanie urządzenia.
• Konstrukcja układu gwarantuje bateryjne podtrzymanie wszelkich nastaw przy braku napięcia zasilającego.

CECHY PRODUKTU

• Sterowanie w zależności od bieżącej, godziny w cyklu tygodniowym.
• Obudowa dwumodułowa z klapką zabezpieczającą,
• Tryb losowy, impulsowy oraz dodatkowe wejście sterujące IN
• Ilość programów pozwalająca na różne zastosowania
• Podświetlenie wyświetlacza LCD
• Możliwość skopiowania i odczytu programów z pamięci zewnętrznej.

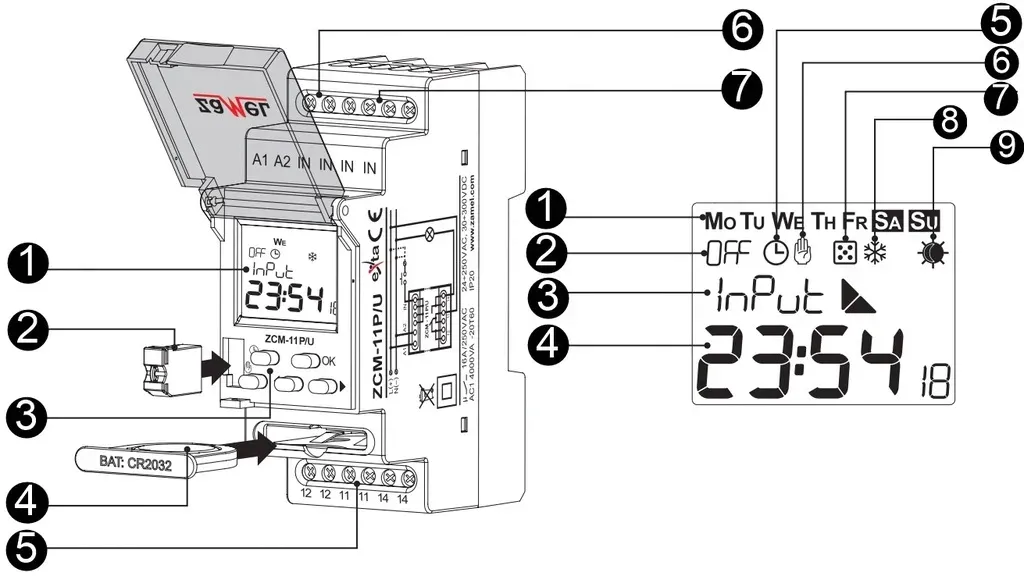

OPIS ZEGARA ZCM-11E

1. Wyświetlacz
2. Pamięć zewnętrzna
3. Przycisk sterujące
4. Wymienna bateria
5. Zaciski wyjściowe przekaźnika (12, 12, 11, 11, 14, 14)
6. Zaciski zasilania (A1, A2)
7. Zaciski układu wyzwalania (IN, IN, IN, IN)

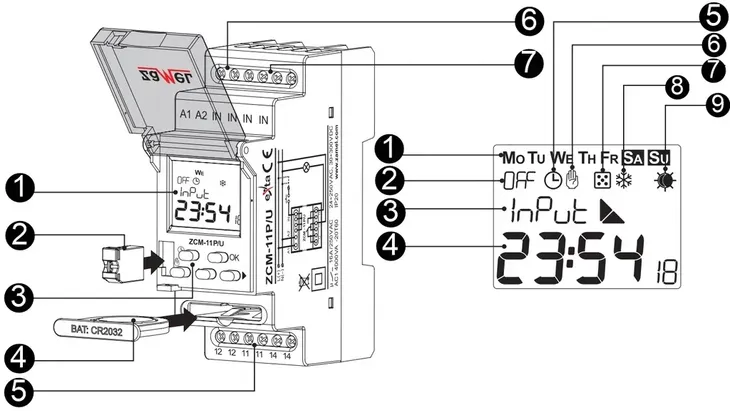

OPIS WYŚWIETLANYCH INFORMACJI

1. Dzień tygodnia
2. Stan przekaźnika
3. Pole informacyjne
4. Aktualny czas (gg:mm:ss)
5. Tryb automatyczny
6. Tryb ręczny
7. Tryb losowy
8. Czas zimowy
9. Czas letni

MONTAŻ I PODŁĄCZENIE

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie ZCM-11 w rozdzielni na szynie TH 35.

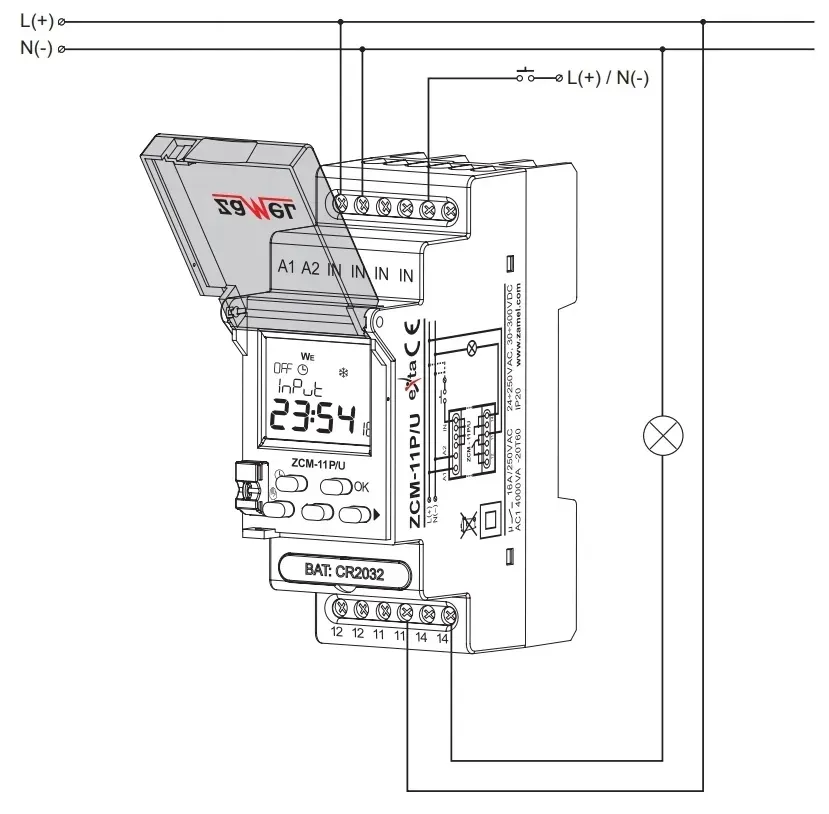

4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania

DANE TECHNICZNE

• Wymiary: dwumodułowa (35 mm) 90 x 35 x 66 mm
• Waga: 140 g
• Znamionowe napięcie zasilania: 230 V AC
• Napięcie maksymalne styków: 250 V
• Kategoria użytkowania: AC1
• Moc maksymalna przekaźnika: 4000 VA
• Układ styków: 1 NO/NC
• Liczba programów: 400
• Prąd przekaźnika: 16 A
• Znamionowy pobór prądu: 16 VA
• Stopień ochrony obudowy: IP20
• Mocowanie obudowy: szyna TH35 (PN-EN 60715)
• Liczba kanałów: 1
• Pobór mocy: 1,45 W
